Сучасне житло все більше насичується електричними приладами, які забезпечують комфорт, продуктивність праці й безпеку. Водночас із зростанням кількості побутової електроніки https://fliphtml5.com/homepage/Relcoma/relcoma/ підвищується і ризик виникнення електричних аварій – коротких замикань, перевантажень, пожеж через несправність мережі або обладнання. Надійний захист побутових приладів стає життєво важливим не лише для збереження їх працездатності, але й для запобігання матеріальних збитків і загрози здоров’ю мешканців. Центральне місце в системі захисту електромережі квартири або будинку займають модульні автоматичні вимикачі, або автомати.

Ця стаття розкриває принципи дії, функціональні можливості та практичні аспекти вибору і застосування модульних автоматів для захисту побутових приладів. Окрему увагу приділено аналізу причин необхідності захисту, характеристикам сучасних автоматів та практичним наслідкам їх застосування.

Причини необхідності захисту побутових приладів

Передумовою для використання модульних автоматів є наявність типових електричних небезпек у побутових мережах. Основними загрозами, з якими стикаються електроприлади в домашніх умовах, є:

• Коротке замикання – різке зростання струму через замикання фазового і нульового (або захисного) провода всередині приладу, розетки чи кабелю.
• Перевантаження – тривале перевищення допустимого робочого струму внаслідок надмірної кількості одночасно працюючих пристроїв.
• Перепади напруги – стрибки або зниження напруги здатні вивести з ладу серсісну та вислокотехнологічну електроніку.
• Пожежна небезпека – перегрів проводки через несправності або недоліки монтажу.

Всі ці фактори можуть призводити до поломки чи повної втрати обладнання, пожеж або навіть ураження людини електричним струмом. Саме тому ефективний захист мережі та приладів є обов’язковим технічним стандартом сучасного житла.

Що таке модульний автомат і як він працює

Основні конструктивні елементи автомата

Модульний автоматичний вимикач – це електромеханічний пристрій, який встановлюється в щиток для автоматичного відключення ділянки електромережі при виникненні небезпечних ситуацій.

• Модульна конструкція дозволяє легко замінювати або додавати автомати в стандартну DIN-рейку всередині щитка.
• Корпус виготовляється з негорючого пластику, містить механізм розриву ланцюга та ручку вмикання/вимикання.
• Всередині автомат об’єднує два типи захисту: теплове реле для реагування на перевантаження та електромагнітне реле для миттєвого спрацювання при короткому замиканні.

Принцип дії

Залежно від типу порушення автомат діє наступним чином:

• Тепловий захист поступово спрацьовує при перевантаженнях. Біметалічна пластина в корпусі вигинається під дією тепла і після досягнення критичної температури розмикає електричний ланцюг.
• Електромагнітний захист спрацьовує миттєво при короткому замиканні. Сильний струмовий імпульс притягує якір соленоїда, що розриває контакт.

Після усунення причини відключення автомат можна знову ввести в роботу перемиканням важеля

Типи і класифікація модульних автоматів

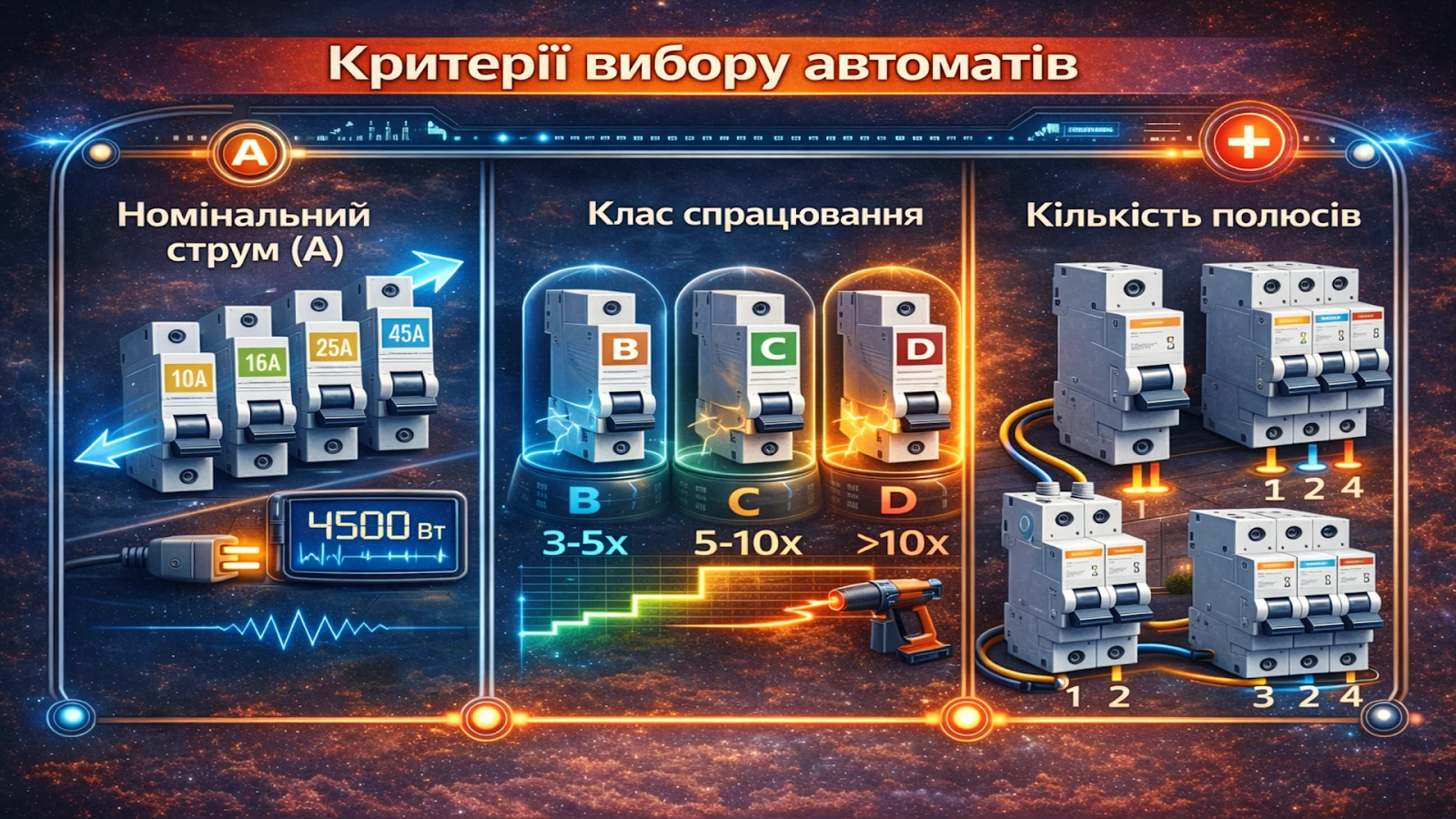

Критерії вибору автоматів

Щоб забезпечити належний захист, важливо правильно підібрати модульний автомат https://devpost.com/ilyamakarovrel за наступними характеристиками:

• Номінальний струм (А) – максимальне тривале навантаження, при якому пристрій не відключатиме ланцюг. Приймається із запасом, виходячи з сумарної потужності підключених приладів.
• Клас спрацювання – відображає швидкість реакції автомата на надструм (B, C, D):

• B – спрацьовує при струмах у 3–5 разів вище номінального, підходить для домашніх мереж з малопотужними приладами.
• C – межа спрацювання 5–10 номіналів, універсальний для більшості квартир та будинків.
• D – для ланцюгів з високим пусковим струмом (наприклад, електроінструмент, насоси).

• Кількість полюсів – однополюсні (для однієї фази) та дво-/трьохполюсні (для трифазних мереж або додаткового захисту).

Порівняльна таблиця параметрів модульних автоматів

Функції модульних автоматів у захисті побутових приладів

Захист лінії та приладів від перевантаження

Слабка ланка побутових мереж – це перевантаження, викликані підключенням великої кількості потужних приладів, наприклад, кухонної техніки або кондиціонерів. Надто довге перевищення допустимого струму не лише знижує ресурс приладів, а й провокує небезпечний нагрів кабелю. Модульний автомат фіксує перегрів та відключає відповідну лінію, тим самим запобігаючи виникненню пожежі та пошкодженню самої техніки.

Захист від короткого замикання

Коротке замикання – це різке підвищення струму, здатне за долі секунди розплавити ізоляцію і спровокувати займання. Завдяки електромагнітному захисту автомат реагує майже миттєво, гарантуючи безпеку мережі та підключених до неї пристроїв. Захист від коротких замикань критично важливий для побутових приладів з металевим корпусом і власною високою потужністю – духовок, бойлерів, пральних машин.

Локалізація аварійної ситуації

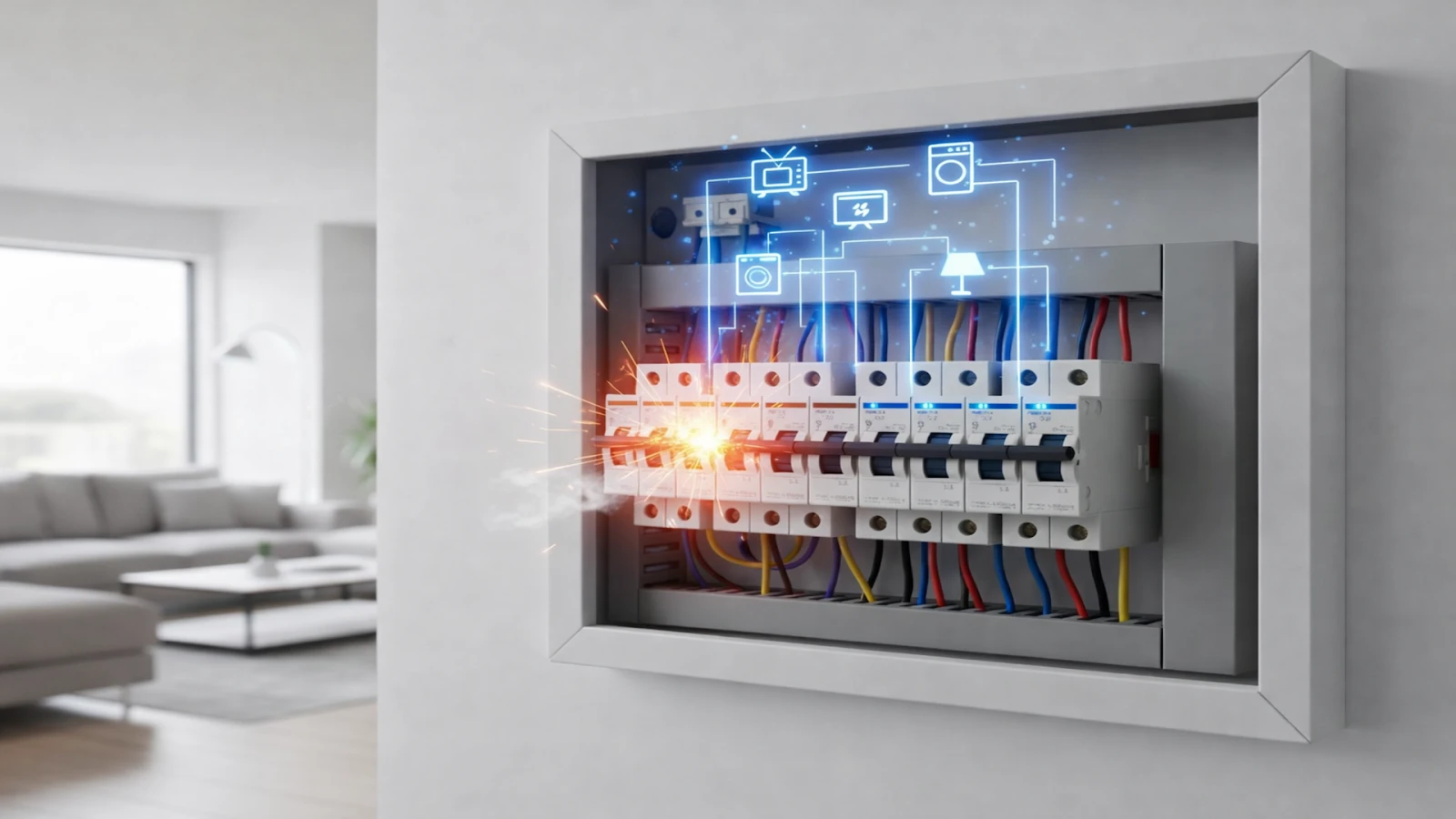

Модульний принцип дозволяє розподілити навантаження по окремих лініях (групах розеток, освітлення, стаціонарних приладів) із встановленням персонального автомата на кожну ділянку. Це мінімізує наслідки аварії: при спрацюванні автомата відключиться лише проблемна лінія, а не вся квартира чи будинок, що забезпечує додаткову зручність та безпеку для користувачів.

Практичні аспекти вибору та експлуатації

Алгоритм підбору автомата для побутових потреб

• Визначити сумарну потужність приладів, які можуть одночасно працювати на одній лінії.
• Розрахувати номінальний струм: I = P / U (де P – загальна потужність, U – напруга мережі).
• Додати запас 10–20% для врахування можливих пікових навантажень.
• Вибрати клас спрацювання залежно від характеру навантажень (B – для звичайної побутової електроніки, C – для комбінованих груп, D – при наявності потужних стартуючих моторів).
• Переконатись, що автомат відповідає якості, має сертифікацію, а його відключаюча здатність не нижча за очікуваний максимум короткозамикального струму в мережі.

Обслуговування автомата

• Перевіряти працездатність автомата слід раз на півроку, шляхом пробного відключення ручкою.
• За випадку частих відключень варто проаналізувати схему мережі і розподілити навантаження між кількома лініями.
• Дефектні або ушкоджені автомати підлягають негайній заміні, навіть за відсутності зовнішніх ознак несправності.

Модульні автоматичні вимикачі — ключовий елемент системи електробезпеки сучасної оселі. Вони забезпечують надійний захист побутових приладів як від перевантажень, так і від коротких замикань, запобігаючи серйозним поломкам, пожежам та електротравмам. Якісне компонування щитка на основі модульних автоматів дозволяє гнучко організувати роботу мережі, локалізовувати аварії та ефективно захищати електроніку і кабельну проводку від пошкоджень. Саме грамотний підбір, розстановка та періодичне обслуговування автоматів формують базу для довговічної і безпечної експлуатації побутових приладів, що відповідає сучасним стандартам безпеки для приватних і багатоквартирних будинків.
